Bureau d'étude technique en bâtiment

Ingénierie des structures du bâtiment

Notre bureau d'études techniques en bâtiment réalise les études structures en charpentes métalliques et en béton armé dans les domaines du bâtiment, de l'industrie et du génie civil.

 En avant-projet

En avant-projet

Estimation, Chiffrage sur un Pré-Dimensionnement Structurel

Le bureau d'études SG Structural Modeling se base sur les divers rapports géotechniques et rapports de sol pour étudier la géométrie du bâtiment ou de la structure. Des études méthodologiques aux études d'optimisation de structures, le bureau d'études analyse les informations liées au terrain et définie le mode de fondation et le type de structure le plus adaptés, fondations sur semelles isolées, fondations sur pieux, longrines ou radier. Nous élaborons tous les pré-dimensionnements en charpente, béton, bois et acier, afin de fournir rapidement des descentes de charges pour le dimensionnement des infrastructures.

 En phase de conception

En phase de conception

De la définition des hypothèses de calcul à la mise en fabrication

Réalisation de modèles analytiques selon les normes Eurocodes en zones fortement sismiques (Guadeloupe, Réunion, France Métropolitaine) Dimensionnement des fers de charpente de tout type (industrielles, pour structures logements individuels ou immeubles, structures temporaires de chantiers, supports silos...)

 En phase Exécution

En phase Exécution

Réalisation plan d'exécution avec le logiciel Tekla Structures

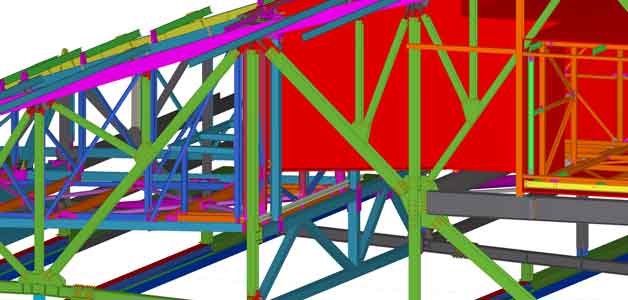

Dessinateurs, projeteurs et ingénieurs de SG Structural Modeling élaborent les plans de structure et étudient les détails de mise en œuvre. Réalisation des plans de ferraillage pour infrastructures et superstructures en béton armé. Réalisation de plans de fabrication pour charpentes métalliques.

 En phase Travaux

En phase Travaux

FABBIM - Mise en place d'un process BIM exécution

Nous mettons à disposition de nos clients une plateforme de suivi travaux / fabrication / logistique : FABBIM. Nos ingénieurs structures suite à l'étude d'un ouvrage dispose d'un modèle 3D présentant de nombreuses données que nous exploitons à travers la plateforme FABBIM afin d'offrir des outils de suivi avancement, qualité et logistique.

Un bureau d'étude technique pour tous les secteurs du bâtiment

Notre bureau d'études techniques bâtiment, SG Structural Modeling, propose une large gamme d'études dans divers secteurs de la construction, du génie civil et de l'industrie.

Études technique bâtiment pour les structures en béton armé

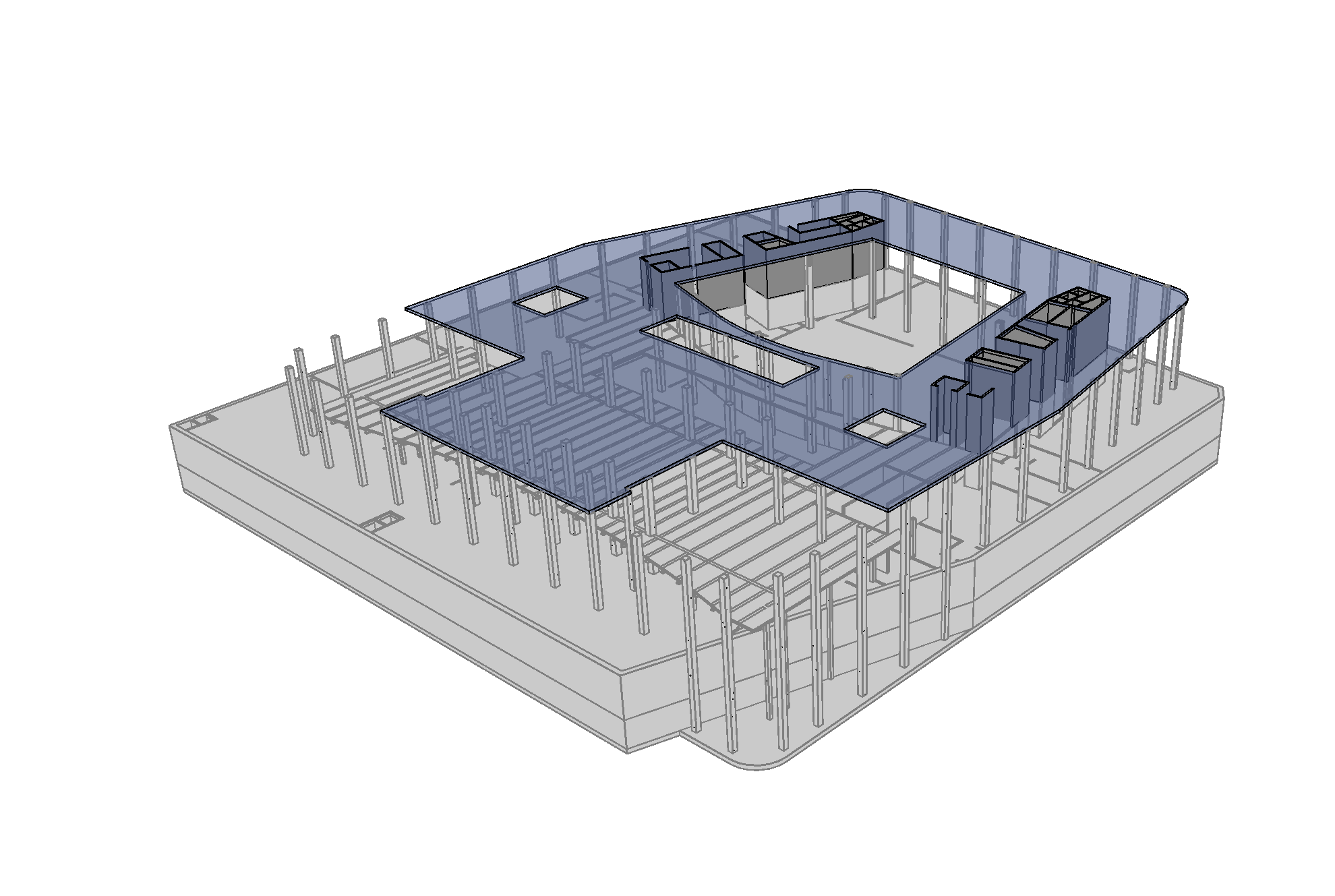

Réalisation des études d'exécution en béton armé et réalisation des plans de coffrage et ferraillage pour les ouvrages du bâtiment.

Bâtiment résidentiels et commerciaux


Calcul selon les normes Eurocodes


détails...

Études techniques des structures pour l'industrie

Réalisation des études d'exécution de structures en acier, plans de fabrication et notes des calculs des fers et assemblages.

Bâtiments industriels


Dimensionnement des assemblages et des fers


détails...

Dimensionnement de structures en charpente métallique pour le Génie Civil

Notre bureau d'étude technique bâtiment fournit l'ensemble des notes de calculs et plans de fabrication pour des ouvrages de type passerelles et ponts, ainsi que pour des structures temporaires en acier.

Structures Acier Génie Civil


Dimensionnement selon l'EC3


détails...

Réalisation des plans d'exécution pour infrastructures

Au sein de notre bureau d'étude technique en bâtiment SG Structural Modeling, nous élaborons l'ensemble des plans d'exécution et de fabrication des structures temporaires pour les infrastructures du génie civil et de la construction.

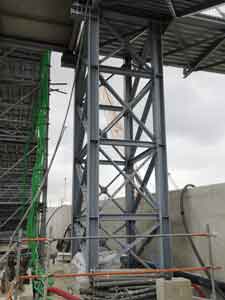

Structures Temporaires en acier


Plans d'exécution et de fabricaton


détails...

Études de chantier et méthodologie de travaux dans le secteur du bâtiment

Notre bureau d'étude technique du bâtiment intervient à plusieurs étapes de la construction de votre projet en béton armé et charpente métallique, selon une méthodologie précise. • Cycles et phasages • La planification d’un projet • Le planning méthodes et le planning gros-oeuvre • Aide à la planification – Les routines • La charge et la saturation de grue • L’efficience • Définition des moyens humains et matériels •

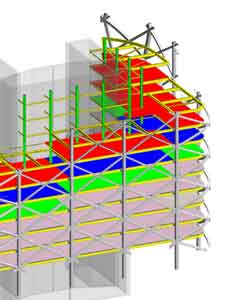

Etudes Accès - Echafaudages

Accès passerelles et échafaudages

Moyens de levage

Définitions des moyens de levages

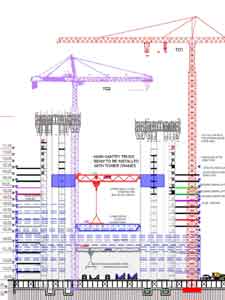

Cycles et Saturation de grues

Cycles et Saturation de grue

Principes d'Exécution

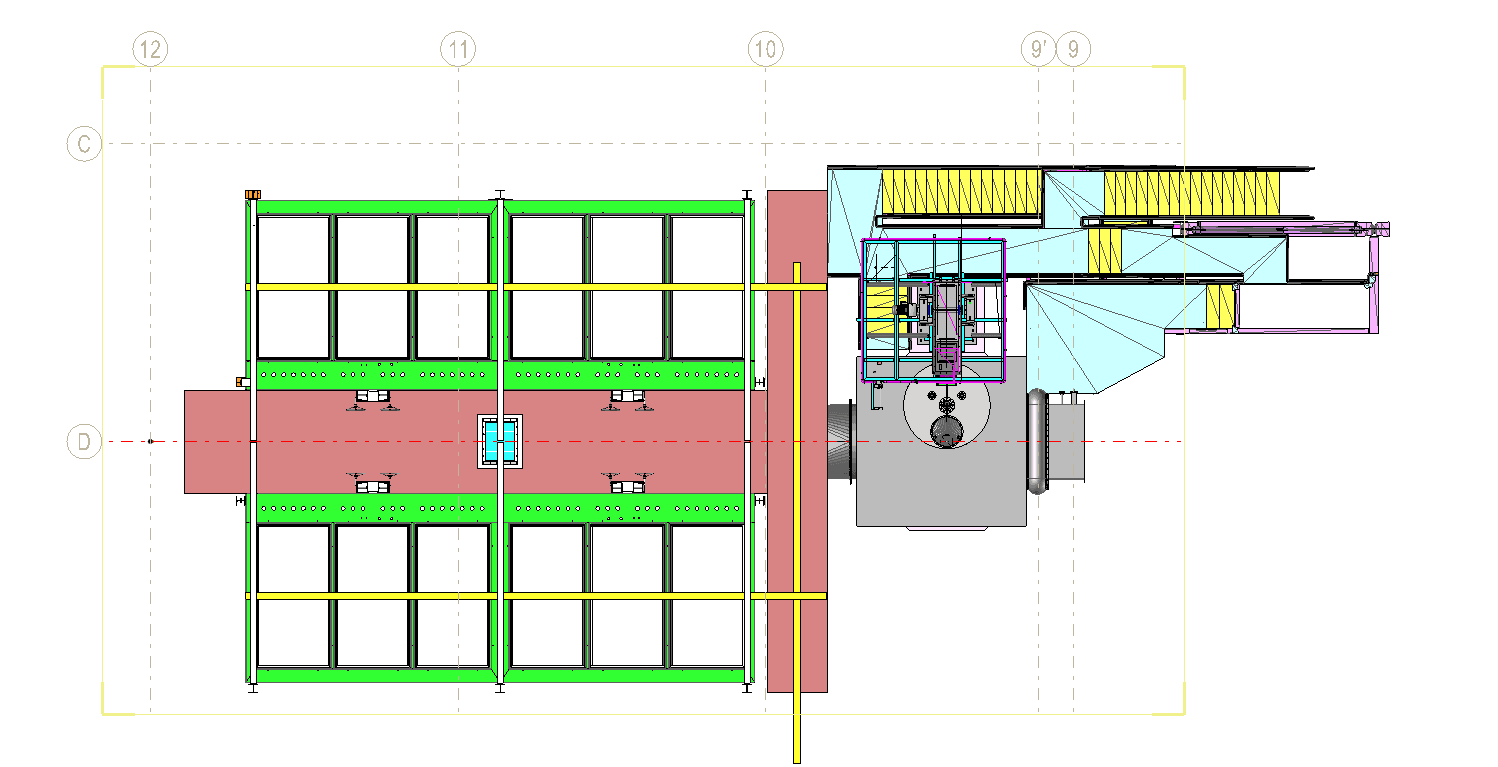

Du fait de notre spécialité de bureau d'étude technique en bâtiment, nous réalisons l'ensemble des plans méthodes et études de phasage travaux de la définition des méthodes d'assemblage aux moyens de levage. Outre les moyens matériels, nous pouvons définir l'ensemble des plannings de travaux.

Planning travaux

Les études méthodologiques peuvent entrer dans un processus BIM basé sur la maquette numérique. Plannings et moyens matériels seront alors connectés à la celle-ci pour une mise à jour en temps réel selon les impératifs du chantier.

Chiffrages des frais de chantier

Suite aux études structures et méthodologiques, notre bureau d'études structures SG Structural Modeling élabore, dans un processus BIM, la Décomposition du Prix Global et Forfaitaire et la Réalisation des déboursés GO.

Etudes phasage montage Exoskeleton en acier

Exemple d'une étude méthodologique réalisée par notre bureau d'étude technique bâtiment SG Structural Modeling, menée sur le projet Hotel City of Dreams de l'architecte Zaha Hadid.

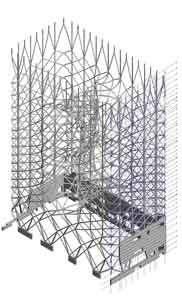

Réalisation du planning de montage de la charpente de l'exoskeleton

Les ingénieurs de SG Structural Modeling ont procédé au découpage complet de l'exoskeleton en charpente métallique afin d'en étudier la séquence de montage et l'ensemble des structures temporaires à mettre en oeuvre pour la réalisation de cet hotel composé de 2 tours de 4 étages reliées par 3 niveaux de passerelles.

Elaboration d'un modèle Revit pour les études méthodologiques

Le modèle complet des 2 tours et de la charpente de l'exoskeleton a été réalisé avec le logiciel Autodesk Revit afin d'obtenir les poids des éléments à découper et à installer et de détailler le séquençage du montage. Ce modèle connecté à divers tableurs Excel a permis l'établissement du planning complet du chantier.

Développement d'une plateforme BIM d'optimisation de chantier

Notre bureau d'études technique en bâtiment, SG Structural Modeling, a créé une plateforme BIM d'optimisation de projets destinée au suivi de la fabrication jusqu'au montage de charpente métallique. Nos ingénieurs structures l'ont notamment utilisée dans le cadre de la réalisation de la toiture du stade Arena à Nanterre (Architecte Christian de Portzamparc)

Plateforme BIM optimisation de projet

Accès passerelles et échafaudages

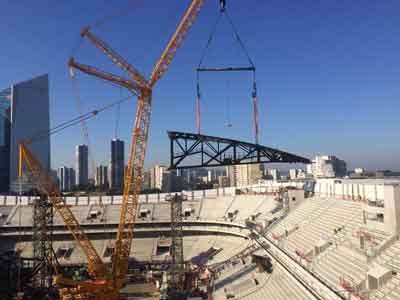

Mise en place sur un projet d'envergure - Le Stade Arena à Nanterre

Mise en place sur un projet d'envergure - Le Stade Arena à Nanterre

Collaboration et suivi fabrication / travaux en temps réel

Collaboration et suivi fabrication / travaux en temps réel

FABBIM - Plateforme collaborative basée sur la maquette numérique

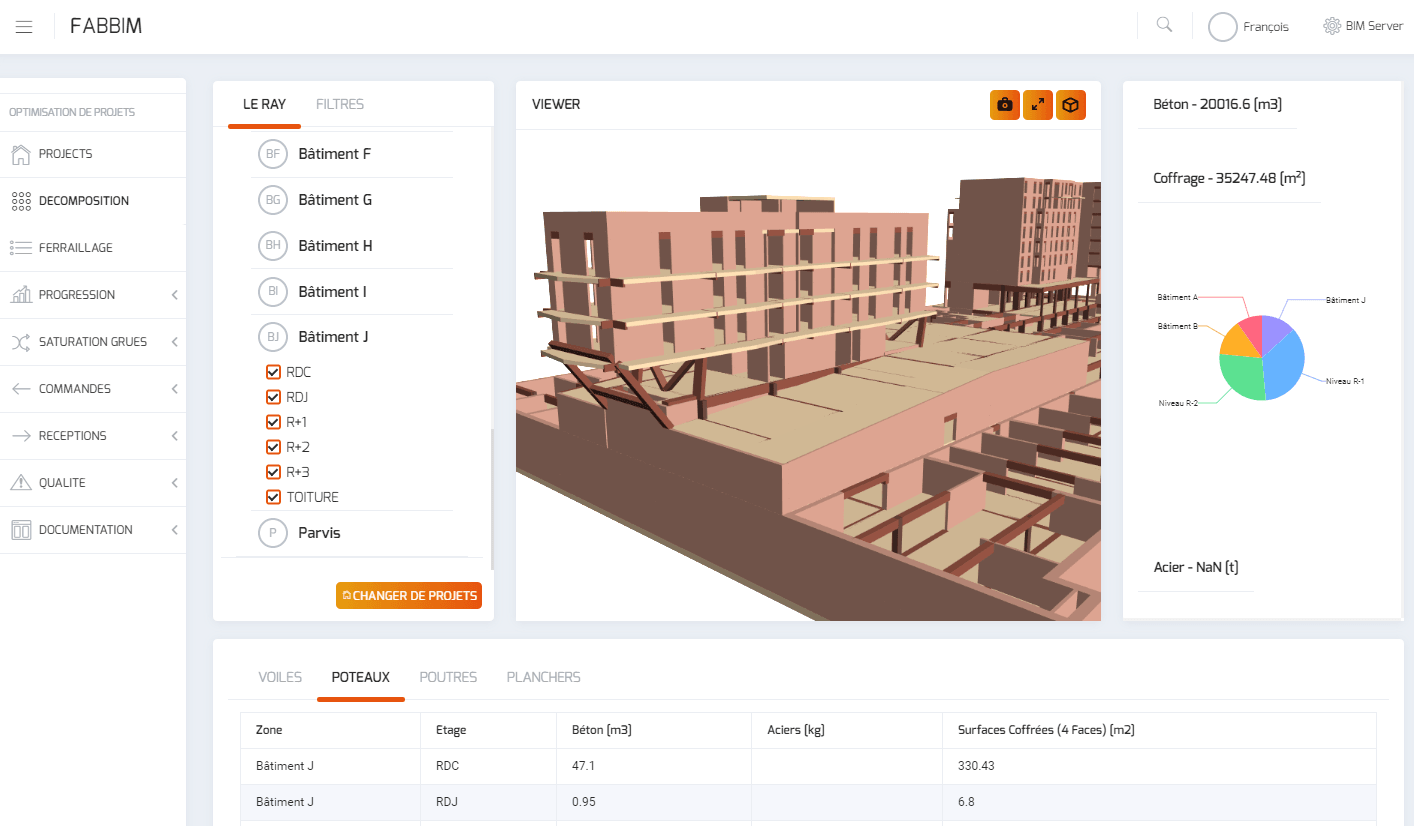

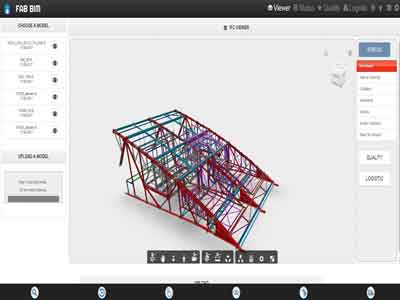

La plateforme BIM de suivi de fabrication et chantier basée sur la maquette numérique permet de suivre en temps réel l'avancement de chacun des éléments de charpente métallique et béton armé.

Suivi en temps réél de la fabrication, des livraisons et du montage sur site

Cette plateforme a permis, par la mise en place d'un système de suivi par codes à barres, la gestion de l'ensemble des éléments en charpente métallique de toiture. L'interface graphique a assuré le suivi en temps réel de l'avancement de la fabrication, des points de contrôle qualité, du colisage des éléments, du transport des éléments par camions et du montage sur site.

Une interface simple et intuitive accessible à tous les acteurs du projet

Grace à une interface graphique simple, tous les acteurs du projets ont pu accéder aux données relatives à l'avancement de la fabrication et des travaux. Basée sur la maquette numérique par le biais de fichiers IFC, la plateforme permet de visualiser en direct la position et l'état de fabrication ou montage de chaque élément de charpente métallique.

Plateforme BIM nominée aux BIM d'OR

La plateforme BIM développée par notre bureau d'étude technique bâtiment a été nominée finaliste aux BIM d'Or 2017. Outre l'avantage qu'elle a apporté aux équipes travaux, la nouvelle version développée par les ingénieurs de SG Structural Modeling permet de connecter l'ensemble des états de fabrication, qualité, livraison et montage des éléments de charpente à la maquette numérique aussi bien dans le logiciel TEKLA Structure que dans le logiciel AUTODESK Revit.

Vidéo de présentation de la plateforme FABBIM

Présentation de la première version de la plateforme FABBIM mise en place sur le projet Arena pour le suivi de la fabrication de la charpente métallique de toiture.
