PHASAGE · LEVAGE · STRUCTURES PROVISOIRES
Études méthodes et structures provisoires de chantier
Comment monter, soutenir et construire l’ouvrage à chaque phase des travaux ? Nos études méthodes associent phasage, moyens de levage, séquences de montage et dimensionnement des structures provisoires aux contraintes du chantier et au calcul de la structure définitive.
Définir comment construire
Les études méthodes relient les choix de structure à l’organisation du chantier. Nous préparons les principes d’assemblage, de fabrication et de levage, ainsi que les moyens humains et matériels nécessaires.

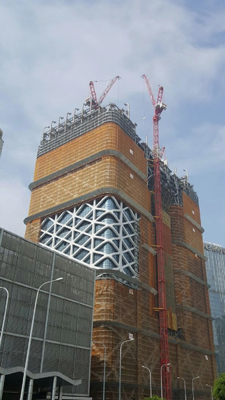

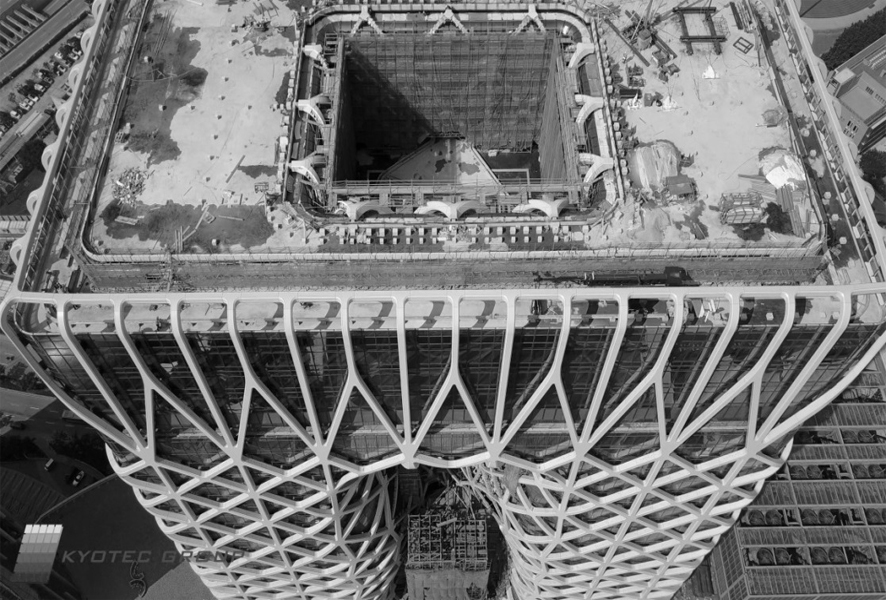

City of Dreams, Macao : monter un exosquelette
Pour l’hôtel dessiné par Zaha Hadid Architects, nous avons étudié le montage de la partie Free Form de l’exosquelette. Le travail comprenait le découpage des éléments, le phasage, les structures temporaires et les études de saturation de grue.

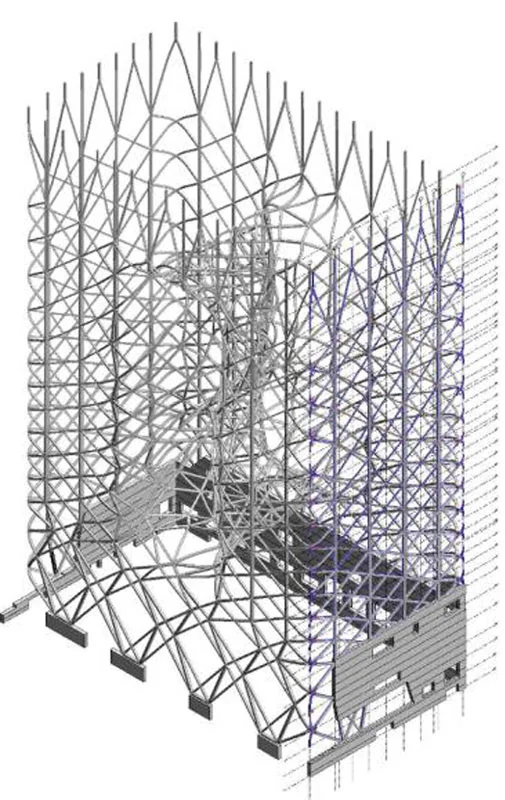

À partir du modèle fourni par les architectes, un modèle Revit a permis d’extraire les poids des éléments et de préparer les séquences de pose. Les données de la maquette ont alimenté le planning du chantier.
Planifier et adapter
Le planning méthodes est établi en avant-projet puis confronté à l’avancement et aux contraintes d’exécution. Les études peuvent couvrir les accès, les échafaudages, les cycles, les moyens de levage et les jalons de réalisation.
Quantifier les moyens
Les études de structure et de méthodes peuvent alimenter les quantitatifs, la décomposition du prix global et forfaitaire et les déboursés de gros œuvre. Le chiffrage reste lié aux hypothèses et au périmètre retenus.
City of Dreams : exploiter la maquette pour préparer le montage

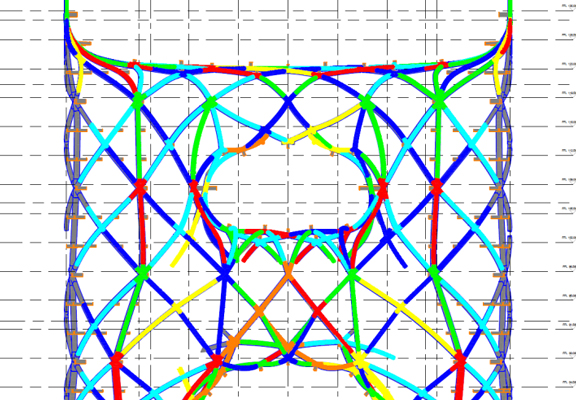

La complexité géométrique de l’exosquelette nécessitait d’identifier chaque élément et d’étudier les possibilités de découpage et d’assemblage. Le modèle fourni par les équipes de Zaha Hadid Architects a servi de base à la reconstitution de l’ouvrage sous Revit.
Les données extraites du modèle, notamment les poids des éléments, ont alimenté les études de séquençage et le planning. Le travail associait les opérations de montage, les besoins de structures temporaires et l’utilisation des moyens de levage.
Des méthodes liées aux contraintes du chantier
- Définition des principes d’assemblage et des séquences de pose.
- Études des accès, échafaudages et moyens de levage.
- Cycles de travaux et saturation des grues.
- Définition des moyens humains et matériels.
- Établissement du planning et des jalons de réalisation.
Illustrations de nos études
Livrables et interfaces avec les études de structure
Selon le périmètre de la mission, le dossier peut comprendre les séquences de montage, le planning méthodes, les hypothèses de levage, les vérifications des supports temporaires et les documents de préparation des travaux. Les géométries, masses, accès et moyens de chantier disponibles sont des données d’entrée à partager.
La passerelle Sanofi et ses supports provisoires illustre le lien entre études définitives et phases de travaux. Retrouvez aussi nos études d’ouvrages provisoires de génie civil.
